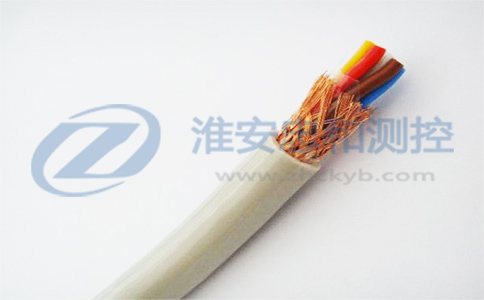

屏蔽信號電纜

屏蔽信號電纜用途:
         屏蔽信號電纜（屏蔽信號線）適用于額定電壓U0/U 450/750V 及以下動力用電器，儀器儀表及電信設備控制、監視回路及保護線路的連接線，屏蔽信號電纜主要用于防電磁波干擾、需要有屏蔽的場所。
屏蔽信號電纜產品標準
GB9330-1998
屏蔽信號電纜使用條件
屏蔽信號電纜導休的長期允許工作溫度為70℃，電纜的敷設安裝允許彎曲半徑：
1、無鎧裝層的電纜，應不小于電纜外徑的6倍。
2、有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍。
3、有屏蔽層結構的軟電纜，應小于電纜外徑6倍。
屏蔽信號電纜型號、名稱及使用范圍
1.聚乙烯絕緣聚氯乙烯護套屏蔽信號（控制）電纜
型 號 名 稱 使 用 范 圍
RVVP 銅芯聚氯乙烯絕緣和護套編織屏蔽控制電纜 敷設在室內、電纜溝、管道等要求有屏蔽的固定場合
RVVRP 銅芯聚氯乙烯絕緣和護套編織屏蔽控制軟電纜 敷設在室內移動要求柔軟、屏蔽等場哈
RVVP2 銅芯聚氯乙烯絕緣和護套銅帶屏蔽控制電纜 敷設在室內、電纜溝、管道等要求有屏蔽的固定場合
RVVP3 銅芯聚氯乙烯絕緣和護套鋁塑復合帶屏蔽控制電纜 敷設在室內、電纜溝、管道等要求有屏蔽的固定場合
RVVP-22 銅芯聚氯乙烯絕緣和護套編織屏蔽鋼帶鎧裝控制電纜 敷衍設在室內、電纜溝、管道、直埋等能承受較大機械外力等固定場合
RVVP2-22 銅芯聚氯乙烯絕緣和護套鋼帶鎧裝控制電纜 敷衍設在室內、電纜溝、管道、直埋等能承受較大機械外力等固定場合
2.聚乙烯絕緣聚氯乙烯護套屏蔽電力電纜:
型 號 名 稱 使 用 范 圍
RVV 芯聚氯乙烯絕緣和護套軟電力電纜 敷設在室內、電纜溝、管道等固定場合
RVVP 銅芯聚氯乙烯絕緣和護套編織屏蔽軟電力電纜 敷設在室內、電纜溝、管道等要求有屏蔽的固定場合
RVVP2 銅芯聚氯乙烯絕緣和護套銅帶屏蔽軟電力電纜 敷設在室內、電纜溝、管道等要求有屏蔽的固定場合
RVVP3 銅芯聚氯乙烯絕緣和護套鋁塑復合帶屏蔽軟電力電纜 敷設在室內、電纜溝、管道等要求有屏蔽的固定場合
RVVP-22 銅芯聚氯乙烯絕緣和護套編織屏蔽鋼帶鎧裝軟電力電纜 敷衍設在室內、電纜溝、管道、直埋等能承受較大機械外力等固定場合
RVVP2-22 銅芯聚氯乙烯絕緣和護套鋼帶鎧裝軟電力電纜 敷衍設在室內、電纜溝、管道、直埋等能承受較大機械外力等固定場合
